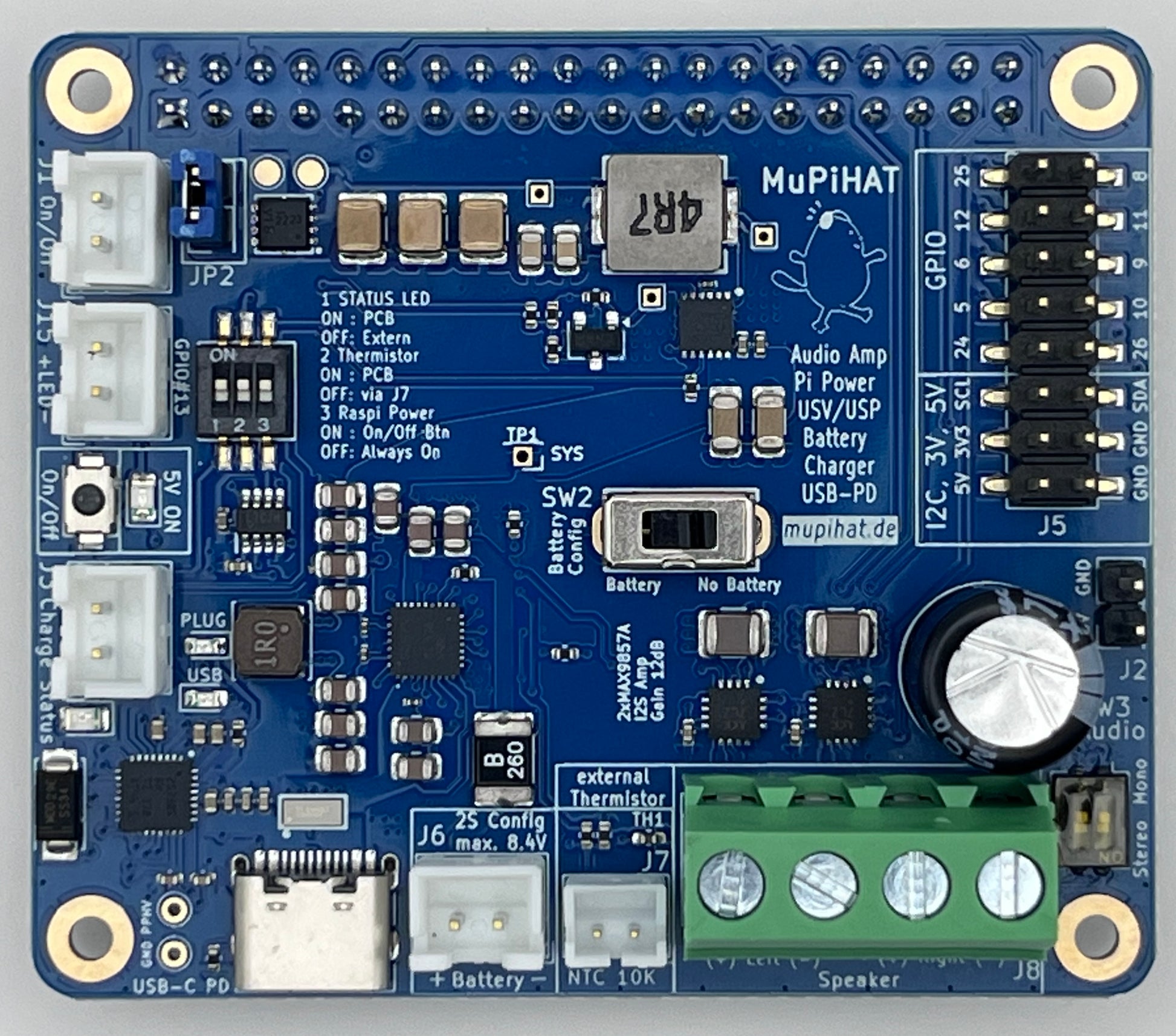

MuPiHAT+

Audio Amp – USV Power – Battery Fast Charger

die perfekte Erweitungsplatine zum Bau eines batteriebetriebenen Music-Player mit einem Raspberry PI
passend für zum Beispiel für MuPiBox (www.MuPiBox.de) und Phoniebox (Phoniebox.de)

Der MuPiHAT+ eint Soundkarte, Netzteil, unterbrechungsfreie Stromversorgung und Akkuladegerät sowie alle notwendigen Anschlüsse für die MuPiBox.

All-In-One HAT

• Spannungsversorgung über USB-C PD Anschluss
• On/Off Shim Funktion via Push-Button Power-On und sauberer RPI Shutdown
• Kompatibel mit Raspberry 40Pin GPIO
  • Standard: Pi 2, Pi 3, Pi3+, Pi4,
  • Pi5: Kompatibel wie Standard plus Pi5
• Erzeugt unterbrechungsfreie 5 Volt Spannungsversorgung
• Integrierter Lithium Ion Lader incl. Schutzfunktionen
  • kompatibel mit 2S 7.2-7.4V Akkus
• 2 x 3 W Class-D Audio Verstärker

• I2C & GPIO für Eweitungen, z.B. LED oder RFID Leser

Im Lieferungsumfang enthalten

• 1 x Mupihat
• 4 x Abstandshalter ( M2.5, 20mm+6mm) + 4 x Schraube+Mutter M2.5
• 1 x Female Stacking Header

Weitere Informationen

Datenblatt & Handbuch

Installationsanleitung und Informationen:

View Datenblatt

Schaltplan

View Schaltplan

3D Model

3D Step File

Spenden

Die MuPiBox ist ein Open Source Project und so soll es auch bleiben. Das Team arbeitet immer weiter an neuen Funktionen und Optimierungen.

Mit einer Spende unterstützt ihr das Entwicklerteam und die Weiterentwicklung der MuPiBox.

Nützliche Links

Passende Akkus: https://enerprof.de/collections/li-ion-akkus-2s-7-2v-7-4v
